جا ذغالی هندپیس سوهان برقی استرانگ و ماراتن

مقدمه

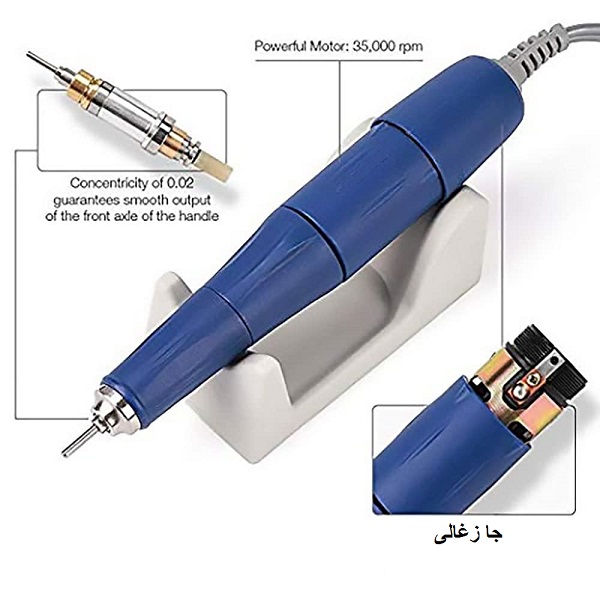

هندپیس سوهان برقی یکی از ابزارهای پرکاربرد در حوزه زیبایی ناخن و حتی برخی مشاغل دقیق صنعتی است. یکی از قطعات کوچک اما بسیار مهم آن، جا ذغالی است که وظیفه اصلی آن انتقال جریان الکتریکی به موتور و ایجاد چرخش در سه‌نظام است. برای تعمیرکاران، شناخت دقیق این قطعه و نحوه نگهداری از آن می‌تواند به افزایش عمر دستگاه و جلوگیری از خرابی‌های پرهزینه کمک کند.

در این مطلب، تمام آنچه یک تعمیرکار باید درباره جا ذغالی هندپیس سوهان برقی بداند را به صورت جامع و کاربردی بررسی می‌کنیم.

جا ذغالی چیست و چه وظیفه‌ای دارد؟

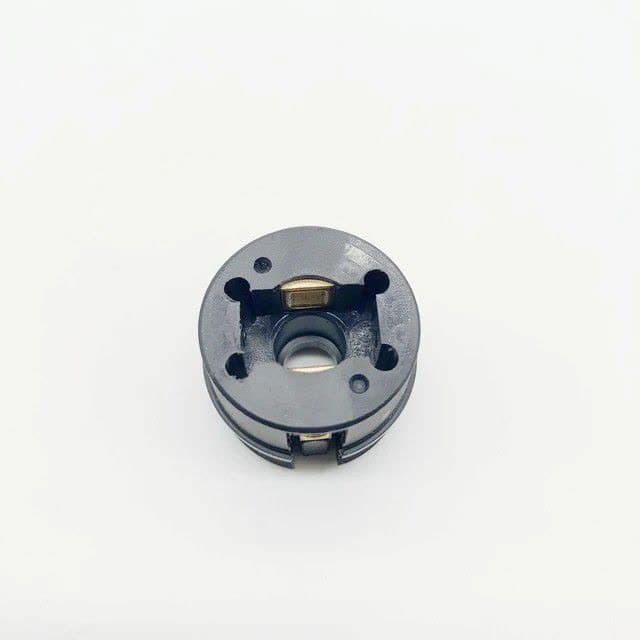

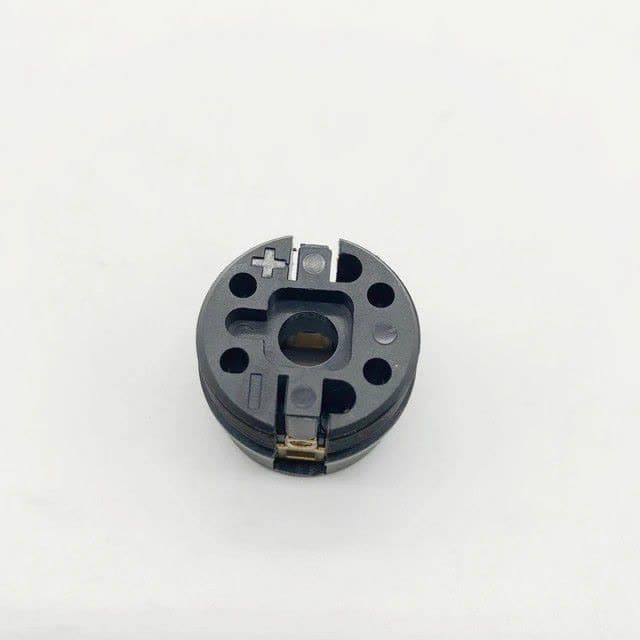

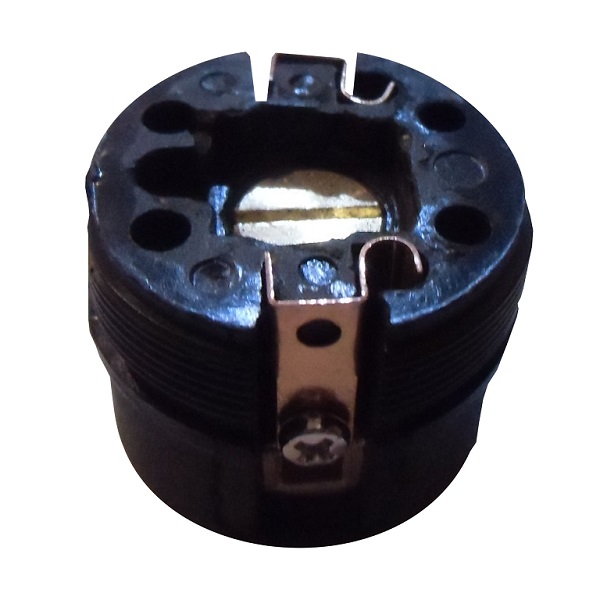

جا ذغالی قطعه‌ای پلاستیکی – فلزی است که ذغال‌ها (برس‌های کربنی) داخل آن قرار می‌گیرند. این ذغال‌ها جریان برق را از سیم ورودی به آرمیچر منتقل می‌کنند. مکانیزم ساده اما حیاتی این فرایند به شکل زیر است:

1. ورود جریان از کابل به جا ذغالی.
2. برقراری تماس بین ذغال و کلکتور آرمیچر.
3. انتقال انرژی الکتریکی به انرژی مکانیکی (چرخش شافت).
4. انتقال چرخش به سه‌نظام و ابزار سوهان.

بدون جا ذغالی سالم، کل فرآیند عملکرد موتور مختل می‌شود.

تفاوت جا ذغالی در مدل‌های مختلف سوهان برقی

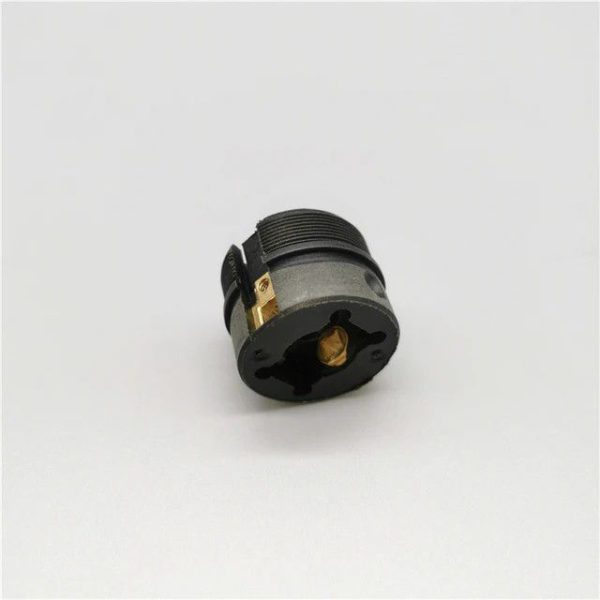

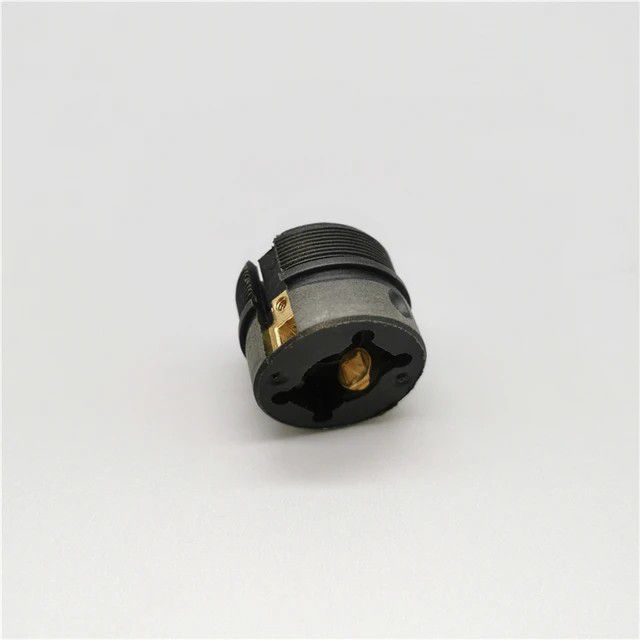

• مدل‌های استرانگ و ماراتن (مدرن): در این دستگاه‌ها جا ذغالی تقریباً یکسان است و به صورت رزوه‌دار نصب می‌شود.

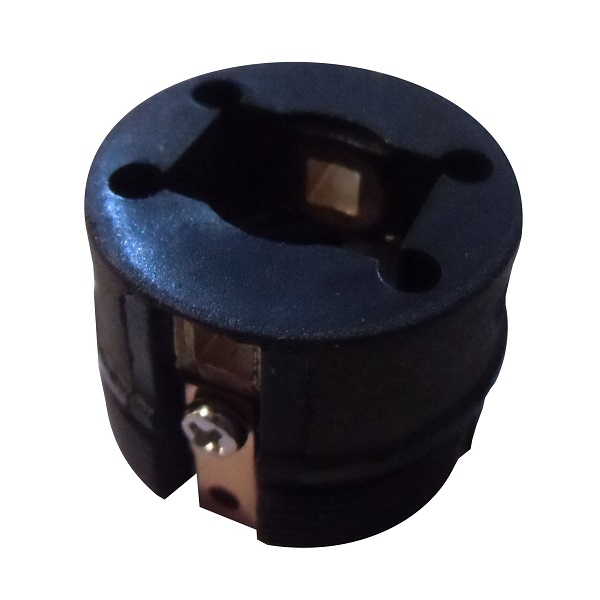

• مدل‌های قدیمی ماراتن: جا ذغالی صاف و بدون رزوه است و روش نصب متفاوتی دارد.
• نکته مهم: هنگام خرید یا جایگزینی، به نوع اتصال، اندازه، و طراحی جا ذغالی توجه کنید؛ اشتباه در انتخاب قطعه باعث عدم تطابق و کار نکردن دستگاه می‌شود.

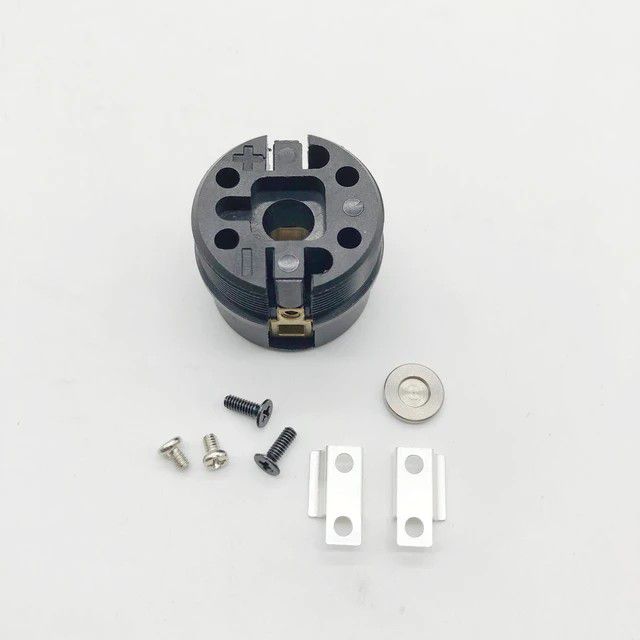

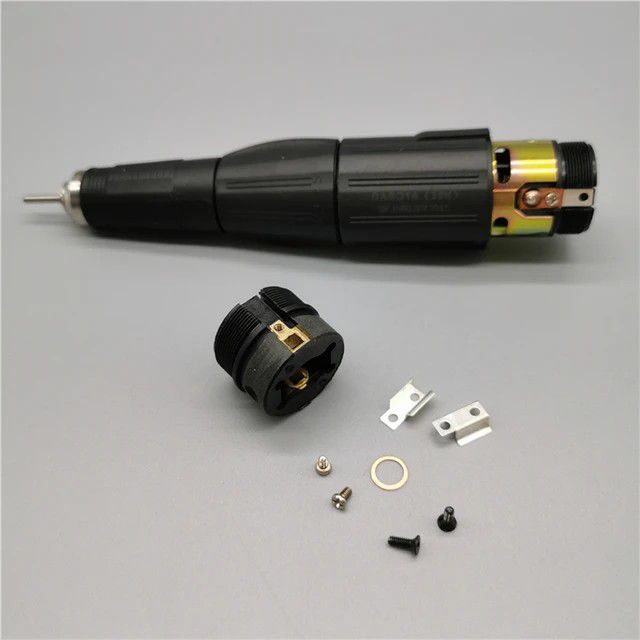

اجزای جا ذغالی و نحوه اتصال آن

• درپوش موتور: این درپوش روی رزوه جا ذغالی پیچ می‌شود و نقش محافظ و فیکس‌کننده دارد.
• اتصال سیم: سیم تغذیه هندپیس به ترمینال فلزی روی جا ذغالی متصل می‌شود.
• ذغال‌ها: معمولاً دو عدد ذغال در دو طرف موتور قرار دارند که در سوراخ‌های مخصوص جا ذغالی جای می‌گیرند.
• پیچ‌ها: وظیفه فیکس کردن ذغال و ایجاد فشار مناسب بر کلکتور را دارند.

اجزای داخلی و قطعات مرتبط با جا ذغالی

علاوه بر قطعات بیرونی، برخی اجزای داخلی هم با جا ذغالی در ارتباط هستند:

• بلبرینگ 8×3×4: در مرکز جا ذغالی نصب می‌شود تا حرکت چرخشی شافت را روان کند.
• خار صاف یا موجدار: زیر بلبرینگ برای تثبیت موقعیت شافت و جلوگیری از لقی نصب می‌گردد.
• شافت آرمیچر: قطعه‌ای فلزی که نیرو را از موتور به سه‌نظام منتقل می‌کند و باید با دقت و تعادل داخل بلبرینگ و جا ذغالی قرار گیرد.

خرابی‌های رایج جا ذغالی و علائم آن

بعضی نشانه‌ها هشدار می‌دهند که جا ذغالی نیاز به تعمیر یا تعویض دارد:

• ذوب شدن بخشی از پلاستیک جا ذغالی بر اثر گرما و اصطکاک زیاد.
• لق شدن ذغال‌ها که باعث قطع و وصل جریان برق می‌شود.
• افزایش صدای غیرعادی یا ایجاد لرزش در هنگام کار.
• کاهش محسوس قدرت و گشتاور هندپیس.
