سوکت مادگی 5 پین
199,000 تومان
محصولات مشابه
مقدمه
سوکت مادگی 5 پین یکی از قطعات کلیدی در سوهان برقی است که نقش حیاتی در عملکرد صحیح دستگاه ایفا میکند. این سوکت وظیفه دارد هندپیس را به کنترلباکس وصل کرده و جریان برق و سیگنالهای لازم را انتقال دهد. هرگونه خرابی یا ایراد در این بخش، میتواند باعث اختلال کامل در عملکرد سوهان برقی شود. این مطلب برای تعمیرکاران و تکنسینهایی تهیه شده که بهدنبال یک راهنمای گامبهگام، تخصصی و سئو-محور برای تعمیر یا تعویض سوکت مادگی 5 پین هستند.
مشکلاتی مانند شل شدن لحیم، قطع شدن سیمها یا ایجاد اتصالات ناپایدار، از خرابیهای شایع این سوکت هستند که در ادامه، روشهای تشخیص و رفع آنها را بررسی خواهیم کرد.
ساختار و نحوه اتصال سوکت مادگی 5 پین

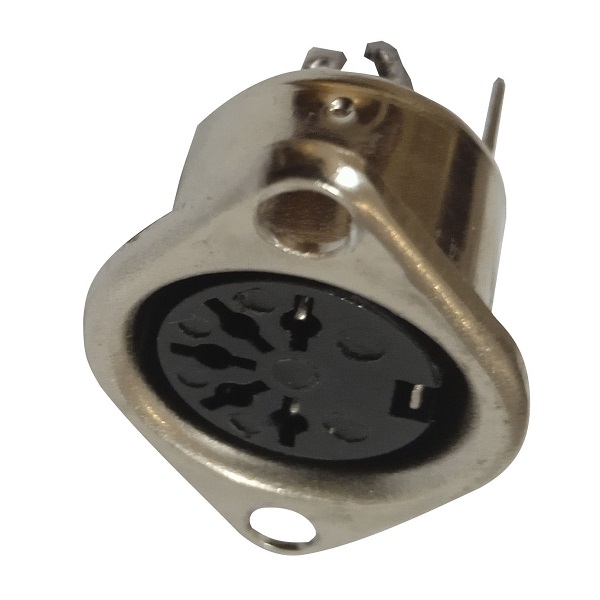

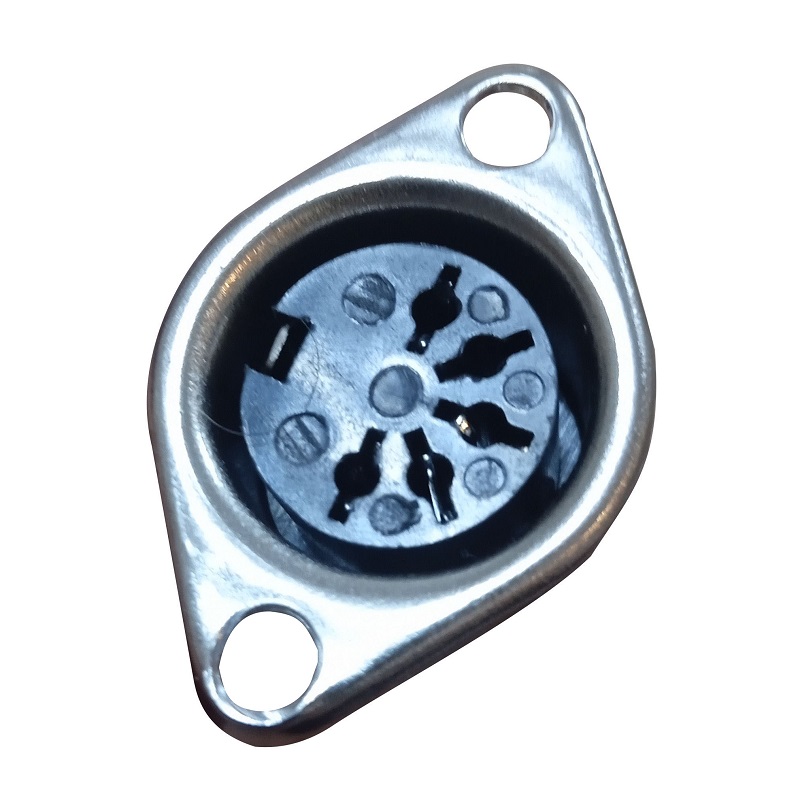

- ساختار سوکت: سوکت مادگی 5 پین معمولاً از بدنه فلزی یا پلاستیکی مقاوم تشکیل شده و دارای پنج پین داخلی است.
- نحوه نصب: به کمک دو پیچ به شاسی کنترلباکس متصل شده و پشت آن، پینها برای لحیم کردن سیمها در دسترساند.
- نکته تخصصی: در اغلب سوهانهای برقی، تنها پین اول و پین آخر لحیمکاری شده و سه پین میانی غیرفعال هستند.
مشکلات رایج در سوکت مادگی 5 پین
با توجه به استفاده مکرر از سوهان برقی در طول روز، سوکت مادگی 5 پین در معرض آسیب یا استهلاک قرار دارد. مهمترین خرابیها عبارتاند از:
- شل شدن لحیم: به مرور زمان و بر اثر لرزش یا فشار، لحیمها ممکن است ترک خورده یا از پین جدا شوند.
- قطع شدن برق بین کنترلباکس و هندپیس: به علت شکستگی یا پارگی سیمهای متصل به پین.
- اتصال ناپایدار: باعث قطع و وصل شدن برق در هنگام کار.
- گرم شدن بیش از حد سوکت: که میتواند ناشی از اتصال بد یا مقاومت بالا در محل اتصال باشد.
مراحل بررسی و عیبیابی
برای اطمینان از خرابی و محل دقیق مشکل در سوکت مادگی 5 پین، مراحل زیر را دنبال کنید:
ابزار مورد نیاز:
- هویه با نوک ظریف
- سیم قلع با کیفیت مناسب
- مولتیمتر دیجیتال
- پیچگوشتی چهارسو
- انبردست کوچک
گامهای عیبیابی:
- برق دستگاه را قطع و دوشاخه را از پریز جدا کنید.
- قاب کنترلباکس را باز کنید تا به قسمت پشتی سوکت دسترسی پیدا کنید.
- لحیمهای پشت سوکت را بهصورت چشمی بررسی کنید. وجود ترک، سردی لحیم یا جدا شدن سیمها، نشانه مشکل است.
- با مولتیمتر، اتصال بین پینهای سوکت و سیمهای داخل هندپیس را تست کنید تا از سلامت مسیر اطمینان حاصل شود.
- محل اتصال پیچها و پایداری مکانیکی سوکت را بررسی کنید.
آموزش تعمیر یا تعویض سوکت مادگی 5 پین
تعمیر (در صورت آسیب جزئی)
- سوکت را ثابت نگه دارید و سیمهای جدا شده را از پین جدا کنید.
- نوک سیمها را کمی لخت کرده و آنها را با قلع تازه لحیم کنید.
- از لحیمکاری سریع و دقیق استفاده کنید تا از آسیب به بدنه سوکت جلوگیری شود.
- مراقب باشید لحیم سرد ایجاد نشود، چون باعث اتصالات ضعیف و خرابی مجدد میشود.
تعویض (در صورت خرابی کامل)
- سوکت قدیمی را با باز کردن پیچها جدا کنید.
- سیمهای متصل به پین اول و آخر را علامتگذاری کنید تا محل اتصال را فراموش نکنید.
- سوکت جدید را در محل قرار داده و محکم پیچ کنید.
- سیمها را بهصورت صحیح به پینهای اول و آخر لحیم کنید.
- قبل از بستن کامل قاب، با مولتیمتر صحت اتصال را بررسی کنید.
نکات پیشگیرانه برای افزایش عمر سوکت مادگی
- هیچگاه کابل هندپیس را بیش از حد نکشید یا تحت فشار قرار ندهید.
- محل اتصال سوکت را بهطور دورهای گردگیری و تمیزکاری کنید تا از تجمع گرد و غبار جلوگیری شود.
- هر چند ماه یکبار، سوکت و لحیمها را چشمی بررسی کرده و در صورت نیاز، تعمیرات جزئی را انجام دهید.
- در صورت مشاهده گرما یا بوی سوختگی از محل سوکت، فوراً دستگاه را خاموش کرده و بررسی کنید.
جمعبندی و توصیههای نهایی
سوکت مادگی 5 پین قلب ارتباطی بین کنترلباکس و هندپیس سوهان برقی است. تعمیرکاران حرفهای میدانند که بیتوجهی به مشکلات این بخش، میتواند خرابیهای پرهزینهتری را بهدنبال داشته باشد. با رعایت اصول لحیمکاری، عیبیابی بهموقع و استفاده از قطعات با کیفیت، میتوان عمر این قطعه را بهطور چشمگیری افزایش داد.
اگر تجربهای در زمینه تعویض یا تعمیر سوکت مادگی 5 پین دارید، خوشحال میشویم در بخش نظرات با دیگر همکاران به اشتراک بگذارید تا مجموعهای از تجربیات عملی برای تعمیرکاران شکل بگیرد.
